地表探査掘削リグCDC-6費用対効果の高いNサイズ：1600m

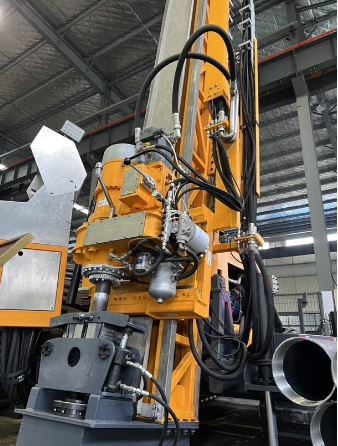

CDC-6Plus表面コア掘削リグ

CDC-6表面コア掘削リグこれは、ダイヤモンドコア掘削用の非常に古典的な掘削リグです。 コンパクトな設計、成熟した技術、NQサイズの場合、掘削能力は1600mで、トラックに取り付けられています。作業エリアが離れている場合でも、CDC-6は常に信頼できます。

特徴

· Dump mast -- creates a stable working platform and lowers the working height dramatically.

· New Telescope mast -- Easy setup and capable of 6m rod pulls while being compact size for transportation.

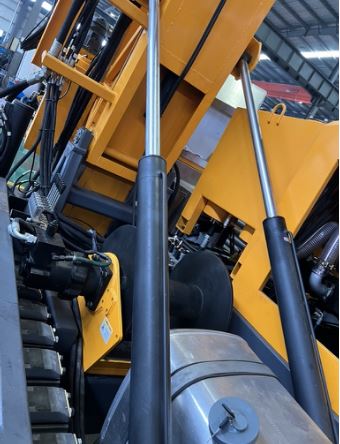

· Hydraulic leveling jacks and mast raising cylinders -- make the rig easy to set up.

· Self-designed chuck and rotation unit with rich experience --offers high expectation for performance and reliability.

· Hydraulic rod holder – provides fast action of rod clamping,improved reliability and reduced service need.

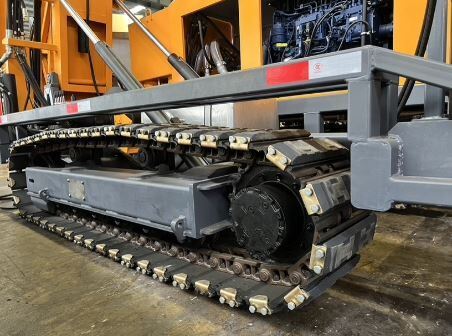

· Radio control crawler track is an option – Enhanced mobility and safety.

掘削能力

Bサイズ2050m

Nサイズ1650m

Hサイズ1350m

Pサイズ950m

深さは垂直穴に基づいています

メインホイスト

単線容量：ベアドラム120 kN

ライン速度：ベアドラム0-65 m / min

ケーブルサイズ：40 mx 20-22 mm

有線

容量：6mmWLの2200m

1000mの8mmWL

ラインプル：ベアドラム：15 kN

ライン速度：ベアドラム114 m / min

フルドラム300m/min

マストとフィードシステム

マストの高さ：9.5 m

送り移動：3700 mm

送り速度：高速および低速、可変制御

推力：9トン

プル：25トン

掘削角度：45〜90度
ロッドプル長さ：3mまたは6m

パワーユニット

製造：Weichai China

モデル：WP6G240E330（EUステージIIIA）

ボリューム：6.7リットル6シリンダー。

電力：176 kW

RPM：2200

エンジンタイプ：ディーゼルターボチャージャー付き、水冷

電気系統：DC 24 V（オルタネーター24 V、95Amp）

油圧系

Primary pump: 31 MPa – 280 l/min

Secondary pump: 30 MPa – 130 l/min

Auxiliary pump: 30 MPa – 130 l/min

油圧オイル冷却：空気

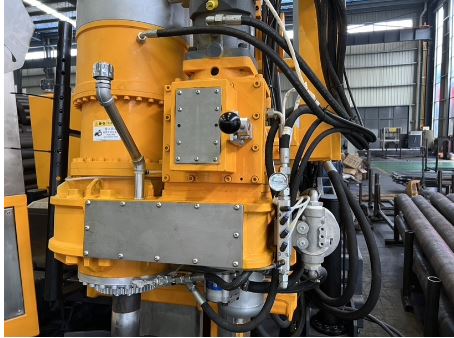

ドリルヘッドとスピンドル速度

パワー：2-スピード油圧モーター

スピード/リバース3

無段階の変更：0-1250 RPM

ホールド径121mm

トルク：最大6200 Nm

最大吊り上げ能力235kN

最大給餌力80kN

ヘッドオープナー600mm

フットクランプ

保持範囲：55.5-118mm

Through hole: Ф165 mm

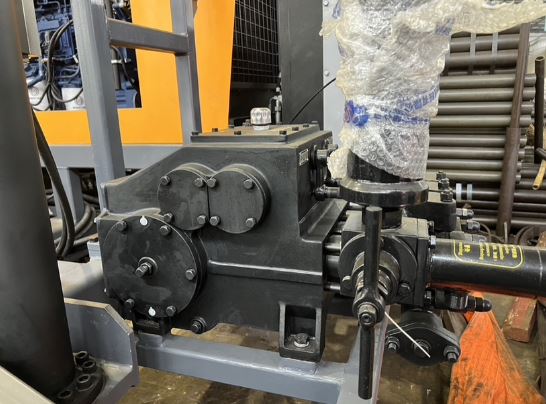

マッドポンプ

出力量：250L / min

吐出圧力：8。0 Mpa

重さ

ホイールタイプ：8500 kg

クローラー搭載：10500kg

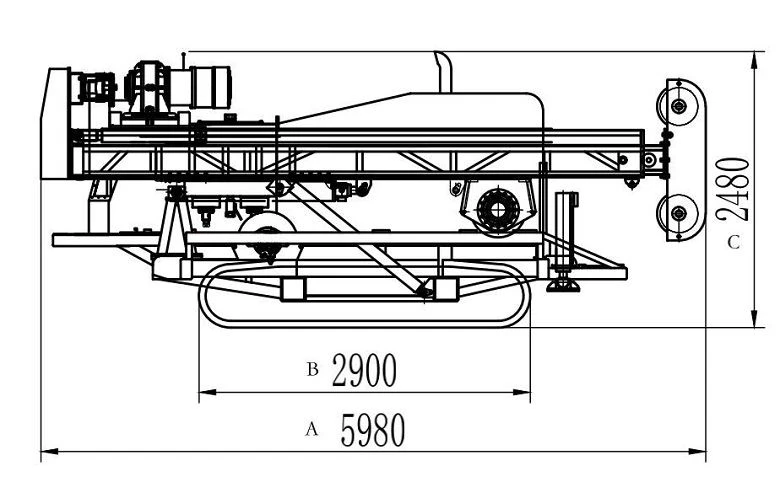

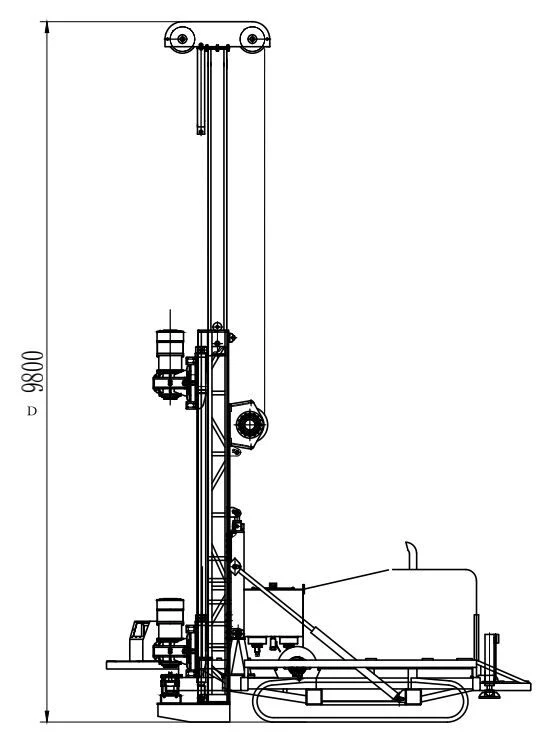

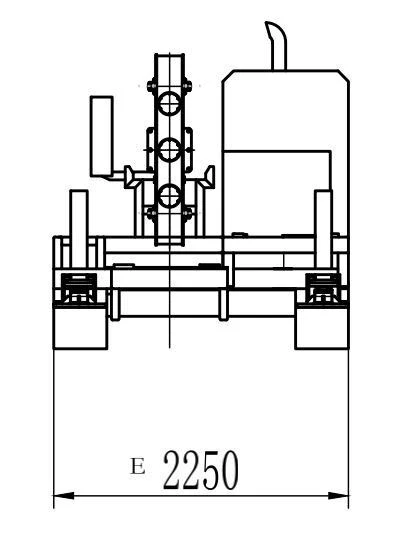

寸法（輸送/作業現場）

A：5980 mm

B：2900 mm

C：2480 mm

D：9800 mm

E：2250 mm

すべての重量と寸法は概算であり、変更される可能性があります
