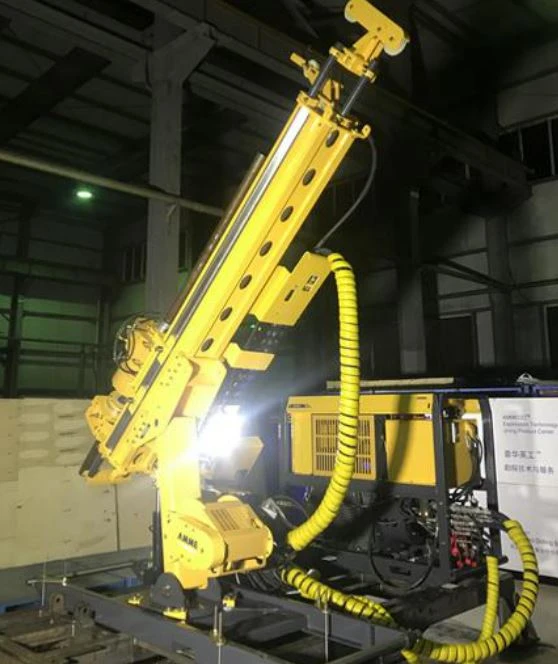

地下コア掘削リグ UMX1000 UMX800

モデル: UMX1000 / UMX800

ドリル深さ容量:

BQ(UMX1000/UMX800)：1200m / 960m

NQ（UMX1000/UMX800）：960m / 760m

本社（UMX1000/UMX800）：620m / 520m

リグの総重量: 2200Kg / 2100Kg

深さの能力は、掘削の用途と現場の条件によって異なります。

特徴
* 伝統的なカナダ製 12HH チャックおよび回転ユニット (UMX1000) は、業界で優れた信頼性とパフォーマンスが期待できます。{0}}統合されたギアボックスは、独立した潤滑システムを備えた 2 つの速度と完全可変-制御により、制御性が向上し、メンテナンス間隔が長くなります。
* チャックと完全に同期するロッドホルダーは、油圧シリンダー (開く) と長寿命の窒素スプリング (閉じる) によって操作され、高いクランプ力と素早い閉じ動作を保証するだけでなく、制御の向上とサービスの必要性の軽減を実現します。
* 剛性がありながら軽量なフィードフレームガードが事故の危険を防ぎます。いくつかの保持ポイントのいずれでも手動で簡単に位置決めできます。
* コントロール パネルは、ユーザー フレンドリーなインターフェースとモニタリング ゲージを備えたパイロット-油圧-制御設計です。-ボタンとノブは手の快適さと操作精度を考慮して精巧に作られており、人間工学に基づいたリグの優れた制御を実現し、安全性と生産性も向上します。
* コントロール パネルとドリル リグの停止ボタンにより、偶発的な事態に対してシステムが緊急に停止されます。

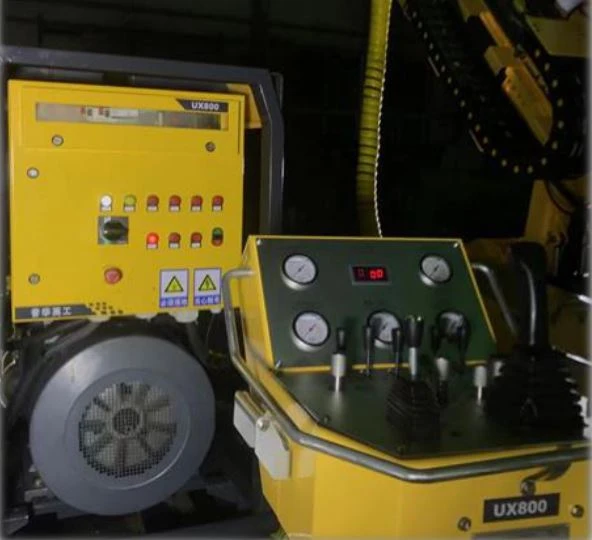

パワーユニット

標準の電源ユニットは電気式で、一般的な地下用途に適しています。
特定のアプリケーションのニーズに応じて、ディーゼルバージョンのパワーパックも利用できます。
定格電力 : 90KW / 75KW
メインポンプ最大流量 : 160 l/m
メインポンプ最大圧力: 300 Bar
サービスポンプ最大流量 : 40.5 l/m
サービスポンプの最大圧力: 300 Bar
重量 : 980Kg
長さx幅x高さ:1845x790x1380 mm

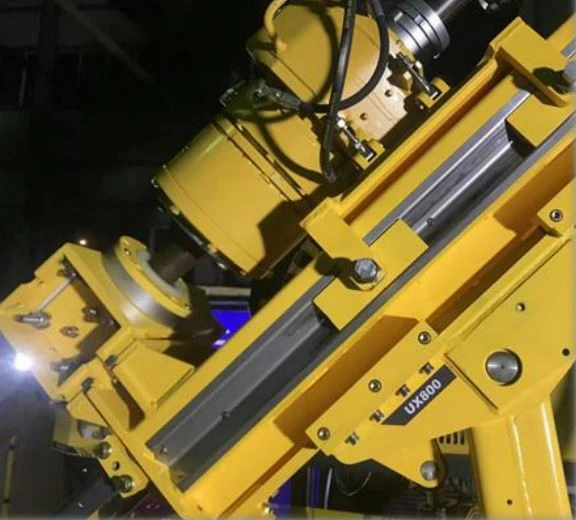

フィードフレーム

送り長さ：1800mmシリンダー。
送り枠長さ：2900(mm)
延長マスト長さ：2000（mm）
送り力：89(kN)
引張力：89(kN)
送り速度：0.9(m/s)

ロッドホルダー

ロッド ホルダーは油圧で開き、ガス圧で閉じます。-
油圧が失われた場合、ロッドホルダーは瞬時に閉じます。ガス圧力を簡単に監視できます。
最大ロッドサイズ：89mm
ボア(ジョーなし): 102mm
ボア(カバーなし): 170mm
軸方向保持力：45kN

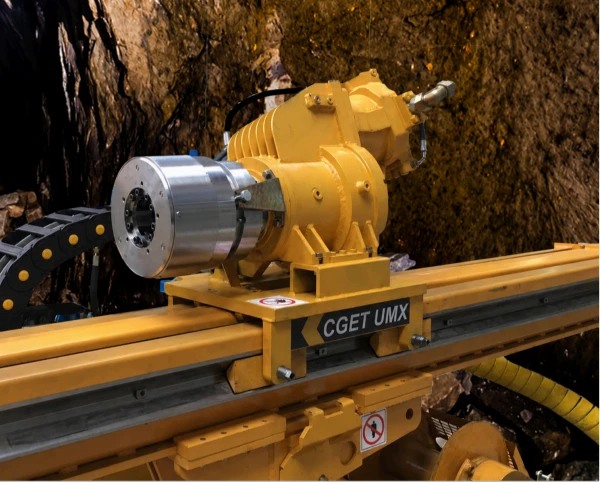

回転ユニット

回転ユニットは B-H ロッド (チャック) を処理でき、P ロッド (サブ) も処理できます。回転ユニットは、油圧モーター、2 速ギアボックス、12 HH 油圧チャックで構成されています。チャックが閉じると油圧でロッドを保持し、開くとバネ力でリリースします。
モーター：160cc / 110cc
最高回転数(rpm):1400
最大トルク(Nm): 2300 Nm /2100 Nm
スピンドル内径(mm):101
チャック軸保持力(kN)：150

ワイヤーホイスト（WLレベリング装置付）

容量 : 1000m、4.75mm
最小引張力 : 3600 N (フルドラム)
最大引っ張り力 : 9700 N (空ドラム)
最小ライン速度 : 1.8 m/s (空ドラム)
最大ライン速度 : 4.8 m/s (フルドラム)

フラッシュポンプ（オプション）

タイプ : FMC/AW 1122BCD
最大流量 : 140 l/m
最大圧力: 70 Bar

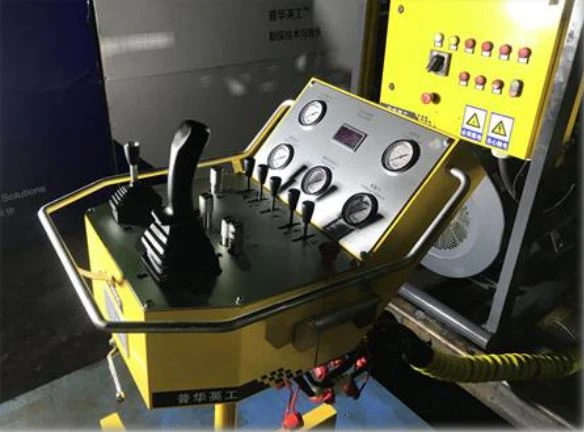

制御システム

コントロール パネルはパイロット{0}}油圧-制御設計で、コンパクトかつ軽量です。
PHC コントロール パネルには、ユーザーフレンドリーなインターフェースとモニタリング ゲージが装備されています。{0}
ボタンとノブは手の快適さと操作精度を考慮して精巧に作られており、人間工学に基づいたリグの優れた制御を実現し、安全性と生産性も向上します。
E-停止ボタンは操作の安全性を確保するために簡単にアクセスできるように設定されています。

寸法と重量

詳細については、セールス エンジニアにお問い合わせください。
