CQドリルロッド
CQ シリーズ掘削ロッドは、国際地質探査業界で一般的な Q シリーズ コアリング掘削ロッドと互換性があります。 CQ ドリルロッドには、CQ(HQ) ドリルロッド、NCQ(NQ) ドリルロッド、BCQ(Q) ドリルロッドのこれらのシリーズが含まれます。 接続を容易にし、固着を防止するテーパーねじ接続を採用し、ねじ表面を硬化させてねじの寿命を大幅に延長します。
パイプ本体:高品質の合金鋼管を採用し、各原材料に対して全数検査を実施し、同心度、真直度、熱処理を保証します。
糸：テーパーねじ接続（1インチあたり3山）を採用し、接続を容易にし、ねじの固着を防ぎます。 各ねじ山には比較的均等な応力がかかり、製品用途に十分な強度が得られます。
熱処理：全体に熱処理を施し、ロッドの寿命を向上させます。 ロッド両端のねじ部に特殊加工処理を施し、材料強度約140％を実現。 内ねじの寿命が明らかに向上します。
ねじ部表面硬化：特殊加工処理後の外ねじ表面硬度は約55HRCとなり、「ねじの固着」を効果的に回避し、ねじの噛み合いによる摩耗や「固着」を軽減します。
WL ドリルロッドの利用可能なサイズ
| 説明 | コード | 外径(mm) | 内径(mm) | 北西(kg) | GW(kg) | ねじピッチ(mm) | ねじ長さ(mm) | 定格深さ | 最大。 定格トルク | 最大引張力 |
本部/本部-10' | 20100101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 44.5 | 1500m (5000フィート) | 2000Nm | 200kN (45000 lbf) |
本部/本部-3M | 20100102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 44.5 | |||
本部/本部-5' | 20100103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 44.5 | |||
HCQL/本社-150万 | 20100104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 44.5 | |||
NCQ/NQ-10' | 20100201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 44.5 | 1500m (5000フィート) | 1200Nm (900フィートポンド) | 147kN (33000ポンド) |
NCQ/NQ-3M | 20100202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 44.5 | |||
NCQ/NQ-5' | 20100203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 44.5 | |||
NCQ/NQ-1.5M | 20100204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 44.5 | |||
BCQ/BQ-10' | 20100301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 44.5 | 1500m (5000フィート) | 800Nm (590フィートポンド) | 115kN (26000ポンド) |
BCQ/BQ-3M | 20100302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 44.5 | |||
BCQ/BQ-5' | 20100303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 44.5 | |||
BCQ/BQ-1.5M | 20100304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 44.5 | |||
ノート：Q および RQ は Boart Longyear の商標です。ここではお客様のロッド選択を支援するために引用しました。
ドリルロッド: CQ スレッドの概要
* 材質 : 4130
* チューブ
• 高品質の合金鋼チューブ
• 一貫した同心度、真直度、熱処理
• すべてのチューブは DCDMA サイズで利用可能
* 糸
• テーパー状の粗いねじ山 (1 インチあたり 3 つのねじ山) により、簡単に作り、壊すことができます。
• 30% の負荷効率により、平均的な用途に十分な強度を提供
* 貫通熱処理
• 140% の材料強度を実現
• 熱処理されたボックスねじはねじの摩耗寿命を大幅に延長します
* ケース硬化
• 重要な研究、開発、フィールドテストにより、比類のない硬化プロセスが実現しました。
• ピンねじ山の頂部は公称 55 HRC まで硬化され、損傷を与える凝着摩耗を排除します。
• 同等の硬度のねじ間で発生する、大規模なかじりや接合部の焼き付きにつながる、摩耗材料の前後の移動を排除します。
注意: 当社のドリルロッドを他のメーカーと混合しないでください。大事故を引き起こす可能性があります。
注意：ドリルロッドの性能を確保するため、当社のロッドと他社製のロッドを絶対に混合しないでください。また、機械の故障や重大な事故を引き起こす可能性があります。

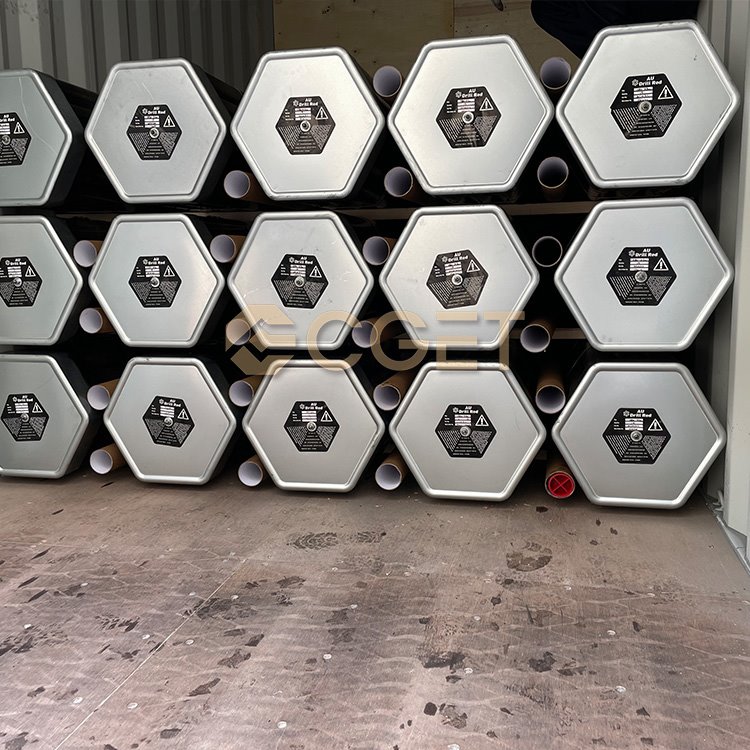

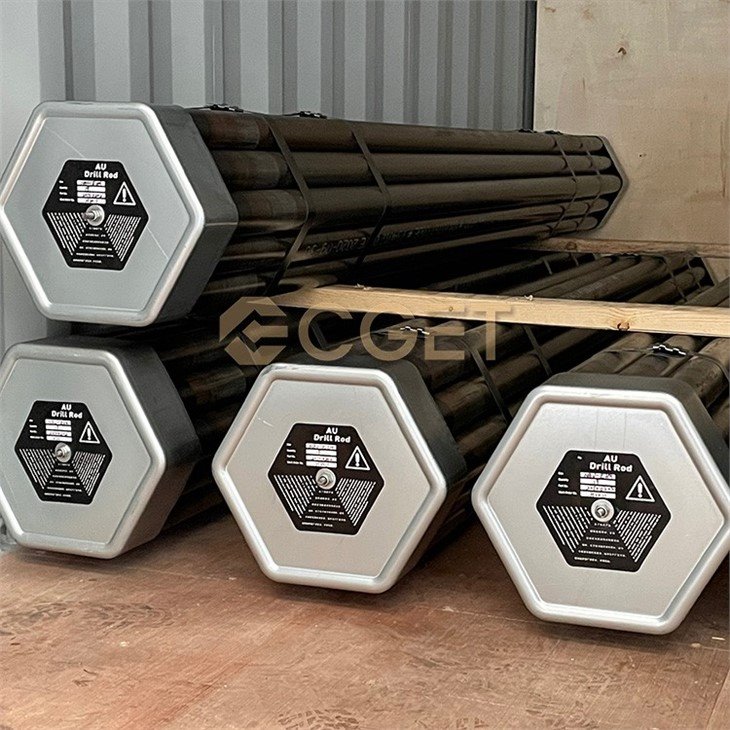

梱包明細
BCQ（BQ）ドリルロッドバンドル仕様
| 寸法 (長さ x 幅 x 高さ) | 音量 | 総重量 | 数量 |
3150×292×254mm | 0.23m3 | 283kg | 19 個/バンドル |

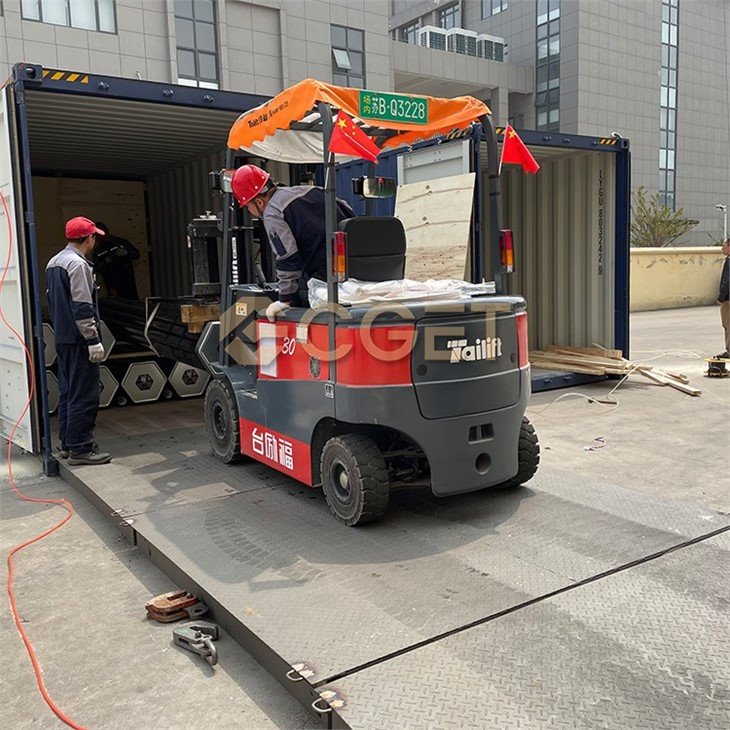

* 3.0 m/10 フィートのドリルロッドの 20 フィートのコンテナ積載量は 53 バンドル (1007 ロッド) を保持します
* 3.0 m/10 フィートのドリルロッドの 40 フィートのコンテナ積載量は 68 バンドル (1292 本のロッド) を保持します
NCQ（NQ）ドリルロッドバンドル仕様
| 寸法 (長さ x 幅 x 高さ) | 音量 | 総重量 | 数量 |
3100×360×320mm | 0.36m3 | 455kg | 19個/バンドル |
* 3.0 m/10 フィートのドリルロッドの 20 フィートのコンテナ積載量は 30 バンドル (570 本のロッド) を保持します
* 3.0 m/10 フィートのドリルロッドの 40 フィートのコンテナ積載量は 45 バンドル (855 ロッド) を保持します
HCQ（HQ）ドリルロッドバンドル仕様
| 寸法 (長さ x 幅 x 高さ) | 音量 | 総重量 | 数量 |
3100×460×420mm | 0.58m3 | 659kg | 19個/バンドル |
* 3.0 m/10 フィートのドリルロッドの 20 フィートのコンテナ積載量は 20 バンドル (380 本のロッド) を保持します
* 3.0 m/10 フィートのドリルロッドの 40 フィートのコンテナ積載量は 30 バンドル (570 本のロッド) を保持します
